挖掘機動臂

挖掘機動臂屬結構件類產品，由斗桿安裝座、油缸安裝座、車架安裝座、左右側板、上下蓋板、耳板等零部件組成的箱體結構，主要作用是用來連接斗桿，支配挖斗的挖掘、裝車等動作。按有無加強板可分為標準動臂、強化動臂。

挖掘機動臂簡介

動臂屬結構件類產品，由斗桿安裝座、油缸安裝座、車架安裝座、左右側板、上下蓋板、耳板等零部件組成的箱體結構，主要作用是用來連接斗桿，支配挖斗的挖掘、裝車等動作。按有無加強板可分為標準動臂、強化動臂。

挖掘機動臂特點

經過有限元分析的結構確保高可靠性，嚴格執行全球領先的小松KES焊接標準和焊接工藝，關鍵焊縫均由機器人焊接，機械加工由數控加工中心一次裝夾完成全部加工，確保安裝尺寸，配合關鍵焊縫100%超聲波探傷的嚴謹制造工藝，確保動臂的高可靠性。

挖掘機動臂參數

機型	PC56-8	PC60-8	PC70-8	PC110-8	PC130-8	PC160-8
類型	標準	標準	標準	標準	標準	標準
A(mm)	2900	3650	3710	4260	4600	5150
B(mm)	1150.8	1416.2	1426.1	1753.2	2032.5	2275.1
C(mm)	864.4	1047.1	1033.4	1053.8	1072.2	1221.1
D(mm)	1337.4	1548.9	1541.5	1764.6	1772	2014.6
E(mm)	421.3	771.1	785.8	929.3	937.5	1013

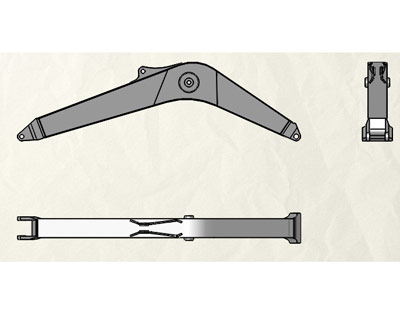

挖掘機動臂圖紙

挖掘機動臂
